用node实现发送包含echarts图表的邮件

这篇文章发布于 2020/10/08,归类于
标签:
node发邮件node发送图表邮件node发送echart图表邮件

在之前我用node研究过怎么收发邮件,但没有研究过邮件里面是否能包含图表,这次来研究下

首先,我们来看看怎么发邮件

准备工作:配置发件人邮箱

我们发送邮件,首先需要有一个邮箱作为发件人,以QQ邮箱为例,我们发邮件使用 916707888@qq.com 作为发件人,我们需要使用程序自动发邮件,所以需要配置发邮件的服务,开启发邮件的POP3/SMTP服务,得到授权码在操作,下面来看看具体过程

登录到qq邮箱,进入管理页面,在设置 - POP3/IMAP/SMTP/Exchange/CardDAV/CalDAV服务位置,开启POP3/SMTP服务

开启服务后,会得到POP3和IMAP授权码,一个用来收邮件一个用来发邮件,保存好

qq邮箱开启服务

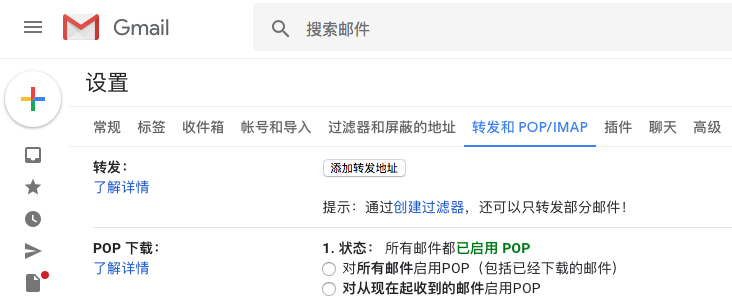

gmail邮箱配置


使用nodemailer来发送邮件

使用 nodemailer 来发送邮件,首先开一个koa demo

const Koa = require('koa')
const Router = require('koa-router')
const app = new Koa()
const router = new Router()

/**
 * @description 使用nodemailer发送邮件
 * @example
 * POST http://127.0.0.1:9000/sendEmail
 */
router.get('/sendEmail', async ctx => {
  try {
    let sendEmail = require('./sendEmail/index.js')
    await sendEmail()
    ctx.body = {
      msg: '成功'
    }
  } catch (e) {
    ctx.body = {
      msg: e.message
    }
  }
})

app.use(router.routes())
app.listen('9000', () => {
  console.log('server start on 9000 port')
})

发邮件核心代码 sendEmail/index.js

const nodemailer = require('nodemailer');

function sendEmail() {
  return new Promise((resolve, rejected) => {
    // create reusable transport method (opens pool of SMTP connections)
    let smtpTransport = nodemailer.createTransport({
      host: "smtp.qq.com", //qq smtp服务器地址, 如果是其他邮箱需要修改为对应的服务器
      secureConnection: false, //是否使用安全连接,对https协议的
      port: 465, //qq邮件服务所占用的端口
      auth: {
        user: "916707888@qq.com", //开启SMTP的邮箱,有用发送邮件
        pass: "rorvinuqemsybccc" // qq POP3/SMTP授权码,如果是gmail,直接填密码
      }
    });

    // setup e-mail data with unicode symbols
    let mailOptions = {
      from: "guoqzuo <i@zuoguoqing.com>", // sender address
      to: "i@zuoguoqing.com, zuoguoqing@aliyun.com", // list of receivers
      subject: "邮箱验证码", // Subject line
      text: `Hello,您的验证码是 1212323`, // plaintext body
      // html body
      html: `
            Hello,您的验证码是
            <img src="https://iknow-pic.cdn.bcebos.com/adaf2edda3cc7cd96b1584973701213fb80e9140?x-bce-process=image/resize,m_lfit,w_600,h_800,limit_1">
            <img src="http://www.zuo11.com/images/blog/web/qrcode.jpg">

            <div>
              <span style="color:red;">1243</span>
              <div style="margin:50px;border:1px solid #ccc;height: 100px;widht:100px;">1243</div>
            </div>
            <!-- 为ECharts准备一个具备大小(宽高)的Dom -->
            <div id="main" style="width: 600px;height:400px;"></div>
            <script crossorigin="anonymous" integrity="sha384-i+fXrQ+G3+h2478EWpSpIXivtKbbze+0SNOXJGizkAp6DVG/m2fE6hiWeDwskVvp" src="https://lib.baomitu.com/echarts/4.7.0/echarts.js"></script>
            <script type="text/javascript">
                // 基于准备好的dom,初始化echarts实例
                var myChart = echarts.init(document.getElementById('main'));

                // 指定图表的配置项和数据
                var option = {
                    title: {
                        text: 'ECharts 入门示例'
                    },
                    tooltip: {},
                    legend: {
                        data:['销量']
                    },
                    xAxis: {
                        data: ["衬衫","羊毛衫","雪纺衫","裤子","高跟鞋","袜子"]
                    },
                    yAxis: {},
                    series: [{
                        name: '销量',
                        type: 'bar',
                        data: [5, 20, 36, 10, 10, 20]
                    }]
                };

                // 使用刚指定的配置项和数据显示图表。
                myChart.setOption(option);
            </script>
          `
    }

    // send mail with defined transport object
    smtpTransport.sendMail(mailOptions, function (error, response) {
      if (error) {
        rejected(error);
      } else {
        console.log("Message sent: " + response.message);
        // 发送成功
        console.log('邮件发送成功');
        resolve('发送成功');
      }
      // if you don't want to use this transport object anymore, uncomment following line
      smtpTransport.close(); // shut down the connection pool, no more messages
    });
  });
}

module.exports = sendEmail

上面发送的是html富文本,发送后,可以看到,简单的css样式,图片是可以发送的,但js是无法执行,如下图


使用接口生成echarts图片

在上面的例子中,我们知道无法执行js,也就是无法直接在邮箱使用canvas绘图,那么我们可以换个思路,通过一个src,get请求在后端生成echarts图片

怎么在后端用node把echart渲染出来并生成图片呢?这里用到了 node-charts 模块,它使用 puppeteer 来进行渲染截图

/**
 * @description 根据接口生成echarts图片
 * @example
 * GET http://127.0.0.1:9000/png?type=a
 * GET http://127.0.0.1:9000/png?type=b
 */
router.get('/png', async ctx => {
  try {
    let getEchartsPng = require('./echartsPng/index.js')
    let optionsA = require('./echartsPng/optionsA.js')
    let optionsB = require('./echartsPng/optionsB.js')
    let data = await getEchartsPng(ctx.query.type === 'a' ? optionsA : optionsB)
    ctx.set({
      'content-type': 'image/png'
    })
    ctx.body = data
  } catch (e) {
    console.log(e)
    ctx.body = {
      msg: e.message
    }
  }
})

渲染相关逻辑,这样通过接口就可以直接访问一张echart的图片了

const NodeCharts = require('node-charts');

function getEchartsPng(options) {
  return new Promise((resolve, reject) => {
    let nc = new NodeCharts();
    //监听全局异常事件
    nc.on('error', (err) => {
      reject(err)
    });
    nc.render(options, (err, data) => {
      if (err) {
        reject(err)
      }
      resolve(data)
    }, {
      type: 'echarts'
    })
  })
}

module.exports = getEchartsPng

请求截图


完成demo,参见github: 用邮件发送echarts图表
